電感中的工字形電感是一種[敏感詞]式電感，是電子電路或器件的屬性之一,這意味著當電流變化時，電磁感應產生電動勢來抵抗電流的變化。一些大型固定電感或可調電感。常用的工字電感被認為是軸向電感的立式版本，在方便應用方面與軸向電感相似，但是常用的工字電感屬于大體積電感類型，電流自然可以有一定程度的提高。那么有哪些結構、特點、功能？
1、結構

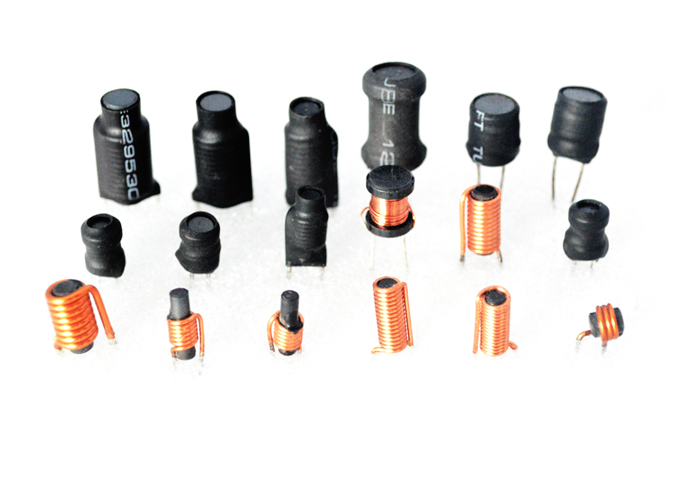

一般由磁心或鐵心、骨架、繞組組、屏蔽罩、封裝材料等組成。一般來講，工字電感線圈是由工字形磁芯骨架、漆包銅線和一些輔助材料組成的電磁感應元件，它主要纏繞在工字形骨架的凹槽上，線圈的兩端連接在引腳上，鍍錫保障了線圈的兩個引腳焊接良好，外側包裹保護套，形成工字電感。骨架通常由塑料、膠木、陶瓷制成，可以根據實際需要做成不同的形狀。
2、特點
（1）體積小的立式感應器占用安裝空間小；
（2）特殊導針結構不易產生開路現象；
（3）分布電容小，自諧振頻率高；
（4）用聚氯乙烯或UL熱收縮套保護；
（5）無鉛環保。
3、基本參數
（1）電感值范圍：1.0uH到100000uH。
（2）額定電流：根據溫升，不應超過20。
（3）工作溫度范圍：-20℃到80℃。
（4）端子強度：約2.5公斤以上。
4、功能
（1）儲能：電源中的濾波器，使電顯示源更加穩定。
（2）振蕩：在開關電路中形成振蕩分量以提高電壓。
（3）抗干擾：在電源中充當扼流線圈和差模電感，防止電源中的諧波成分污染電網，也阻止電網中的諧波成份干擾電源，起到穩定作用。
以上是工字形電感的結構和功能介紹。目前，工字形電感廣泛應用于車載GPS、車載DVD、電源設備、錄像機、液晶屏、電腦、家電、玩具、數碼產品、安防科技設備等電子產品中。
